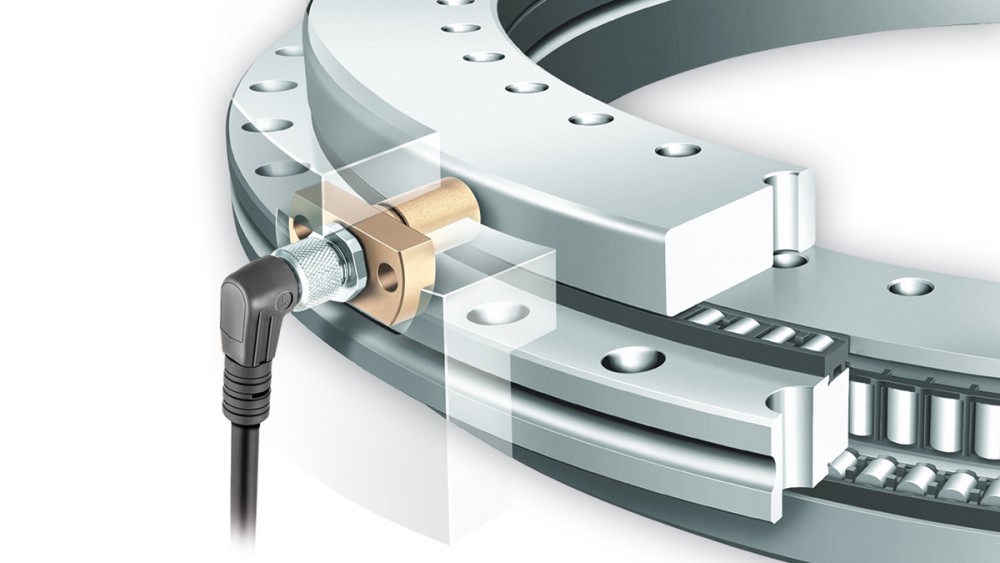

YRTCM/YRTSM-Messsystemlager
![YRTCM/YRTSM-Messsystemlager](https://www.schaeffler.ch/remotemedien/media/_shared_media_rwd/05_products_services_1/industrial_products_services/mechatronics/mechatronics_new/00017AE6_16_9-schaeffler-produkte-yrtcm-yrtsm-messsystem_rwd_1000.jpg)
Messsystemlager mit SRM-Messelektronik zur inkrementellen, magnetoresistiven Winkelmessung
Höchste Bearbeitungsgüten, gesteigerte Maschinenverfügbarkeit für elektrisch angetriebene Achsen in Werkzeugmaschinen
Ihr Nutzen:
- Exzellente Positioniergenauigkeit und hohe Bearbeitungsgüte
- Hohe Maschinenverfügbarkeit
- Kürzeste Inbetriebnahmezeiten
- Bauraumeinsparung
- Freie Maschinenmitte
Übergreifende Gründe für YRTCM/YRTSM-Messsystemlager
![](https://www.schaeffler.ch/remotemedien/media/_shared_media_rwd/05_products_services_1/industrial_products_services/mechatronics/mechatronics_new/00161EEA_16_9-schaeffler_produkte-yrtcm-yrtsm-messsystem-hoechste-bearbeitungsgueten_rwd_600.jpg)
Mit den YRTCM/YRTSM-Messsystemlagern wird eine präzise, zuverlässige Winkelmessung direkt in der Maschinenachse möglich gemacht, was zu höchsten Bearbeitungsgüten und hoher Maschinenverfügbarkeit führt.
![](https://www.schaeffler.ch/remotemedien/media/_shared_media_rwd/05_products_services_1/industrial_products_services/mechatronics/mechatronics_new/0016838C_16_9-schaeffler-produkte-yrtcm-yrtsm-messsystem-elektronisch-kompatibel_rwd_600.jpg)
Durch die gebräuchliche und bewährte elektronische Schnittstelle analog 1 Vss der SRM-Winkelmesselektronik ist das Winkelmesssystem mit allen Werkzeugmaschinen-Steuerungen elektronisch kompatibel.
![](https://www.schaeffler.ch/remotemedien/media/_shared_media_rwd/05_products_services_1/industrial_products_services/mechatronics/mechatronics_new/00161F06_16_9-schaeffler-produkte-yrtcm-yrtsm-messsystem-magnetoresistives-wirkprinzip_rwd_600.jpg)
Infolge des zuverlässigen und störsicheren magnetoresistiven Wirkprinzips werden Maschinenausfälle vermieden und höchste Maschinenverfügbarkeiten erzielt.
![](https://www.schaeffler.ch/remotemedien/media/_shared_media_rwd/05_products_services_1/industrial_products_services/mechatronics/mechatronics_new/00168388_16_9-schaeffler-produkte-yrtcm-yrtsm-messsystem-integration-des-winkelmesssystems_rwd_600.jpg)
Der benötigte Bauraum wird reduziert, was zu größeren, verfügbaren Bearbeitungsräumen führt. Darüber hinaus steht die freie Achsmitte für Energie-, Daten- und Mediendurchführungen zur Verfügung.
Merkmale
- Inkrementelle Winkelpositionswerte mit abstandscodierten Referenzmarken
- Magnetisches Wirkprinzip
- Lagerintegriert
- Hohlwelle und freies Achszentrum
- Elektronische Schnittstellen analog 1Vss
- Elektronisch kompatibel mit allen gebräuchlichen Werkzeugmaschinensteuerungen
- Präzise Winkelmessung und höchste Positioniergenauigkeiten
- Höchste Regelsteifigkeiten durch ein direktes Winkelmesssystem direkt in der Achse
- Hohe Zuverlässigkeit
- Nicht funktional sicher, für sicherheitsrelevante Anwendungen ungeeignet
